我們都知道在研究進行花崗巖鋸片ANSYS有限元模態分析中?主要包括四個部分：有限元模型的建立?對模型進行加載和施加約束及模型求解?擴展模態與結果檢驗。

  其中建立花崗巖鋸片有限元模型要定義單元類型和定義單元的材料屬性。

  對于花崗巖鋸片有限元模型中單元類型的選擇?由于花崗巖鋸片刀頭?基體材料和厚度均不相同。

  為了與實際的花崗巖鋸片相符合，采用三維20節點 SOLID95號實體單元，每個單元上有20個節點，每個節點具有三個自由度(x，y，z三個方向上的平移自由度)。

  單元節點具有膨脹?蠕變?應力強化?大變形和大應變的能力，能夠模擬出花崗巖鋸片的應力和應變，有用于沙漏控制的縮減積分選項，是SOLID45的高階單元。

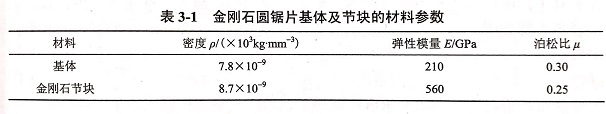

  花崗巖鋸片主要包括兩種材料，一種是基體材料(65Mn鋼)，另一種是刀頭的材料(Cu+Co+Ni合金)。兩種材料參數屬性圖所示。
